OBPkeypad

Tastenerweiterung für die OBP-Geräte über NMEA2000.

Für Anwender: Kurzanleitung

Auf Open Boat Projects: https://open-boat-projects.org/de/obpkeypad-6-1/

Designentscheidungen

NMEA2000-Tastatur
Das Gerät soll wasserdicht sein
Es sollen 6 Tasten wie beim OBP60 verwendet werden
Die Tasten sollen „echte“ Tasten sein, die ein gutes haptisches Feedback liefern und blind ertastet werden können
Ein Tastendruck liefert ein optisches Feedback
Ein Tastendruck liefert ein akustisches Feedback
Die Tastatur soll dynamisch an verschiedene Zielgeräte gekoppelt werden können
Konfiguration über eine Weboberfläche
DIY-freundlich
Gehäuse muß im 3D-Bauraum von 160x160x160 druckbar sein

Hardwareentwicklung

Ein erster Prototyp ist in Entwicklung: OBPkeypad 6/1

Basierend auf einem Waveshare ESP32-S3 Nano
- kann direkt an 12V (6-21V Eingang) betrieben werden
6 Tasten (1 bis 6)
+1 Taste für Zielauswahl (DST)
3 LEDs für Zielanzeige (A, B, C)
1 RGB-LED für Statusanzeige
1 Buzzer für akustisches Tastenfeedback
NMEA2000 / CAN
I²C Steckplätze
- 2x Buchsenleiste 4pol
  - 1x Temperatur / Feuchtesensor SHT31
- 1x qwiic-Anschluß (3,3V)

Softwareentwicklung

Es wird platformio verwendet wie bei den anderen OBP-Projekten auch
Es wird in C++ programmiert
Das Gerät ist ein einfaches Gerät und bekommt eine neu entwickelte Firmware
Die Web-Konfigurationsoberfläche lehnt sich an die Bedienung des OBP60/40 an
Es können verschiedene Arten von Tastendrücken ausgewertet werden
- kurz, weniger als 1 Sekunde gedrückt
- mittel, zwischen 1 und 3 Sekunden gedrückt
- lang, mehr als 3 Sekunden gedrückt
Es soll einen Tag- und Nachtmodus geben

Firmware

Die Firmware befindet sich in Entwicklung, momentan ist noch kein öffentlicher Download verfügbar. Es muß selbst mit PlatformIO kompiliert werden. Insbesondere die Firmware-Update-Funktion über WLAN ist noch nicht eingebaut. Bitte direkt Kontakt aufnehmen.

Zusammenbau

NMEA2000-Buchse in das Gehäuse einschrauben.
Anschlußkabel auf 20cm kürzen
Stromversorgunggskabel (weiß und blau) an den großen Terminalblock auf der Hauptplatine anschließen
CAN-Bus an den Terminalblock auf dem CAN-Transceiver anschließen
- Zuvor den CAN-Bus Abschlußwiderstand vom Modul entfernen
Wenn keine Sicherung F1 bestückt ist, Jumper auf JP1 aufstecken
LED-Platine in Gehäusevorderseite einschrauben
Tasten in Gehäusevorderseite einschrauben
- Unverkabelte Tasten zuvor mit Kabeln versehen
- Zur Mutterbefestigung das mitgelieferte Werkzeug verwenden
Massekabel der Tasten mit der Wago-Verteilerklemme verbinden
Signalkabel der Tasten mit den Anschlüssen 1 bis 7 des zugehötigen Terminalblocks J2 verbinden
Masseverbindung von WAGO-Klemme mit GND bei den Tastenanschlüssen verbinden
LED-Verbindungskabel auf der Hauptplatine anschließen
Gerät an NMEA2000 anschließen
Es erfolgt ein LED-Test, d.h. alle LEDs leuchten einmal kurz auf
Konfiguration über die Web-Oberfläche

Einbau

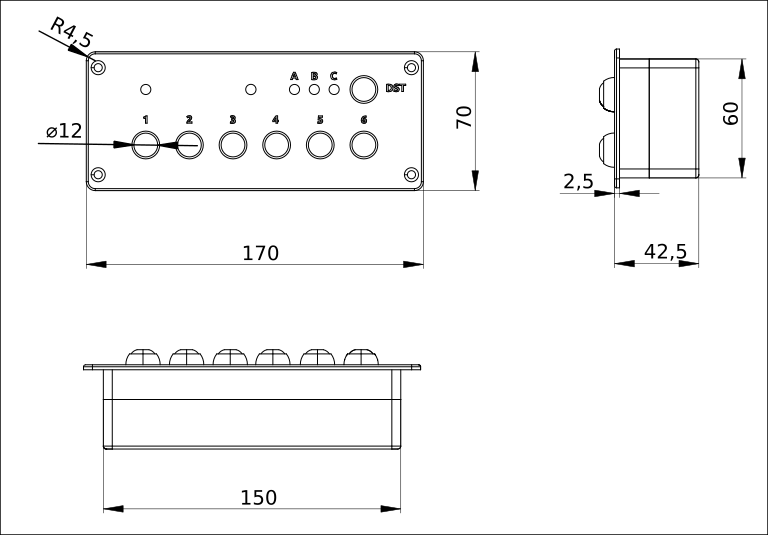

Das aktuelle Gehäuse ist für einen flächigen Einbau vorgesehen. Dazu ist ein Auschnitt der Größe 150×60 mm² erforderlich, siehe nachfolgende Skizze.
